描述

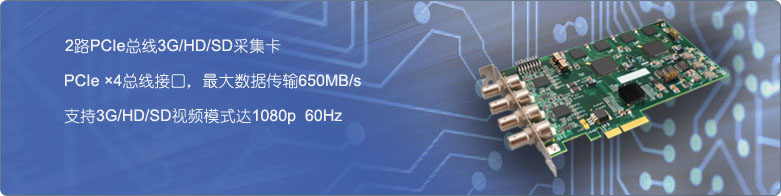

VisionSDI2是两路PCI express HD-SDI视频采集卡。采集卡支持SD-SDI，HD-SDI和
主要应用：
* 显示墙控制器
* 广播
* 计算机视觉：要求 SDI camera输出
* 先进医疗设备
特性
* 2路PCI express
* PCIex4总线接口，最大数据传输率为 650MB/s
* 支持
* 依次通过SDI BNC 连接
* 64MB/路，共128MB板载帧缓存
* 板载处理器，实时模式，同步监测
* 每路音频输出到板载SPDIF数据头（与 Datapath音频输出组件一起使用）
* 高性能的DMA分散系统内存或直接向显存收集
* 高品质缩放比例（ 7x 5多相过滤器）
* 输入状态指示灯
* 支持远距离，单独同轴缆线（
* 每个采集通道有16个裁剪窗口
* Wall Control-red 支持和SDK
规格
|
板卡格式： |
PCIe × 4卡110mm × 170mm 与分散聚集 DMA的PCI-e总线主控，支持最高650MB/s的数据传输率 |
|
接口： |
4个 BNC连接器，用于SDI输入和输出 |
|
最大采样分辨率： |
2X 2048 X1556 @24fps， 2 X 1920 X1080 @60fps |
|
最大SDI比特率： |
3Gb/s |
|
帧缓冲内存： |
每路64MB，共128MB |
|
输入模式检测： |
支持SMPTE-352 Payload Identifiers |
|
像素传送格式：
|
RGB：5-5-5，5-6-5 或 8-8-8（24字节/32字节）像素 YUV： 4：2：2 MONO：8字节 |
|
刷新率
|
用户定义，采集帧率会与源提供的最大数据率相一致（不超过650MB/s） 多缓冲以清除图像撕裂现象 |
|
视频模式： |
SD-SDI（480i/576i） HD-SDI（达1080i） 3G-SDI（达1080p） 2K Digital Cinema modes |
|
运行系统支持： |
Windows® XP / Vista / Server 2003 / Server 2008 和 Windows® 7 |
|
电源要求： |
最大功率：12W； 最大电流：+3.3V时0.45A、+12V时0.85A |
|
工作温度： 存放温度： 相对湿度： |
0℃ ～35℃ -20℃ ～70℃ 5%～90%不冷凝 |
