描述

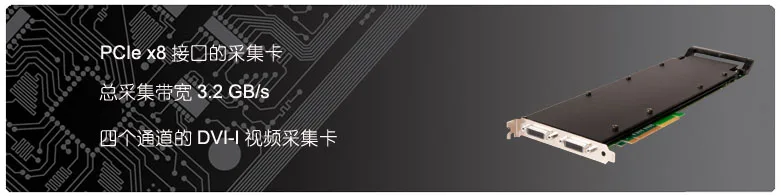

VisionHD4是一个高端、四通道、高清晰度的视频采集卡，在要求的环境中，提供高性能和灵活性。
VisionHD4有四个独立的视频采集通道，支持高清晰度和模拟视频采集。将信号输入到四个 DVI-I连接器，可以支持HDMI, DVI, VGA和模拟组件（YPbPr），在165 MHz像素时钟（数字模式）或170Msps模拟模式下，所有分辨率可达4096 x 4096。
VisionHD4同步采集所有的四通道视频，并且三倍缓冲到卡上存储来分裂免费视频，可以从四个HDMI 音频端口中选择一个伴随的音频流。这个数据可以被处理和复制，通过 DMA转换到主系统显示，存储或流媒体。
特性
采集卡常规特性
* PCIe x8 Gen. 3总线
* 在PCIe x4线Gen. 3或 x8线 Gen. 2总采集带宽3.2 GB/s
* 4个 Datapath采集处理器
* 帧缓冲内存 4 x 256Mb
* 所有标准Vision卡特性
* Datapath独有的Windows和Linux驱动支持
四通道采集卡
* HDMI / DVI / RGB / YPbPr 视频采集
* 最大分辨率可达4096x4096，在165 MHz像素时钟（数字模式）或者170Msps(模拟模式)
* 来自每个 DVI通道的带有流媒体的HDMI音频采集
* 每个采集处理器带宽800MB/s
规格
板卡格式： | 全长卡，PCIe x8 3.0接口 |
接口： | 2个DM559高密度视频连接器 |
最大采样率： | 每秒170Mpixels模拟RGB或165MHz DVI，模拟模式到340MHz像素时钟可以使用双通道采集捕获。 |
最大数据传输率： | 800 MB/s的每个采集的处理器带宽 |
视频采集： | RGB: 每像素24 bit/8-8-8格式 |
视频采集内存： | 每个采集通道256GB, 三重缓冲 |
模拟RGB 模式支持： | 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024, 1600 x 1200, 1920 x 1080, 2048 x 1536, 定制模式. |
DVI单链接模式支持： | 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024, 1600 x 1200, 1920x1080, 1920 x1200,定制模式. |
HD模式： | 1080p，1080i，720p，576p，576i， 480p和 480i使用DVI连接器组件 （不支持HDCP） |
输入模式检测： | 自动检测硬件的输入模式，使得跟踪模式在源信号中改变。 |
像素传送格式： | RGB:5-5-5, 5-6-5 or 8-8-8 (24字节/32字节)像素. YUV： 4:2:2. MONO：8字节. |
刷新率： | 用户定义，采集帧率会与源提供的最大数据率相一致（不超过650MB/s） 多缓冲以清除图像撕裂现象 |
视频模式选择： | 模拟 RGB加 H同步 和 V同步 (5 wire). 模拟 RGB 复合同步 (4 wire). 模拟 RGB 绿同步/YPbPr (3 wire). DVI 单链接 |
运行系统支持： | Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows Server 2012, Windows 7, Windows 8,Windows 10 and Linux (无音频*) |
电源要求： | 最大电流1.9A @ 12V 最大电流2.5A @3.3V 功率 31 W |
工作温度： | 0℃～35℃ / 32℉～96℉ |
存放温度： | -20℃ ～70℃ / -4 ℉～158℉ |
相对湿度： | 5% ～ 90%不冷凝. |
我们正在不断的开发技术水平，提供卓越的创新解决方案，因此，上述技术规范也许会有改变。
* 表示暂时不可用，详细信息请联系销售人员。
